Как пневматическая вырубная матрица может повысить точность резки и эффективность производства

Юнссен, китайский производитель и поставщик оборудования для автоматизации, предлагает индивидуальные решенияПневmАтическая вырубная матрицарешения для производителей, которым требуется стабильное качество резки, гибкие конфигурации инструментов и эффективная обработка тонких и гибких материалов. Используя сжатый воздух для привода режущего механизма, этот тип матрицы может поддерживать повторяемые операции вырубки при производстве упаковки, медицинских расходных материалов, электроники и клейких изделий. Выбор правильной конструкции инструмента, зазора при резке и пневматической конфигурации помогает предприятиям повысить стабильность производства, одновременно управляя требованиями к техническому обслуживанию и эксплуатационными расходами.

Пневматическая вырубная матрица — это режущий инструмент, работающий на сжатом воздухе, который отделяет необходимую деталь от листа, пленки или другого подходящего материала. По сравнению с инструментами с ручным управлением пневматические системы могут сократить повторяющиеся ручные усилия и обеспечить интеграцию с производственным оборудованием. Их практическая ценность зависит от свойств материала, геометрии детали, требуемой производительности и конструкции оснастки. В этом руководстве объясняется, как работает пневматическая вырубка, какие материалы и отрасли она обслуживает, чем она отличается от альтернативных методов резки и что покупатели должны оценить, прежде чем покупать индивидуальное решение от такого производителя, как Junssen.

Оглавление

1. Что такое пневматическая вырубная матрица?
2. Как работает процесс гашения?
3. Каковы основные преимущества?
4. Какие материалы и отрасли могут его использовать?
5. Чем он отличается от других методов резки?
6. Как выбрать правильную матрицу?
7. Как сохранить производительность резки?
8. Часто задаваемые вопросы
9. Заключение

1. Что такое пневматическая вырубная матрица?

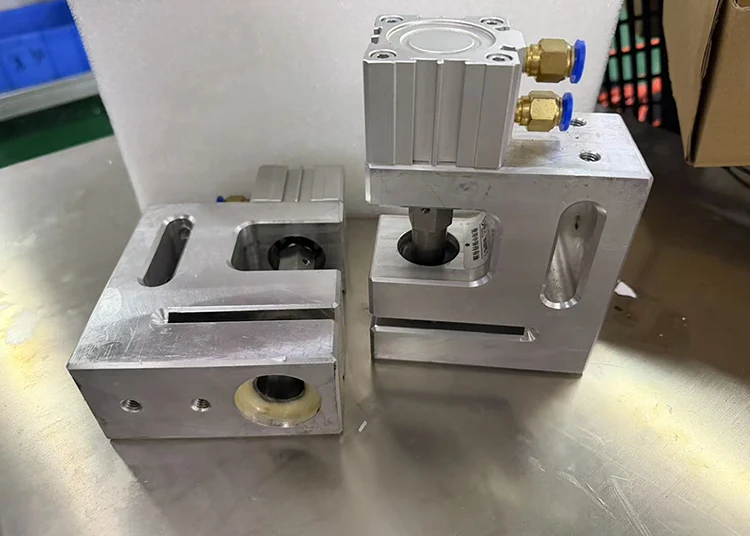

Пневматическая вырубная матрица — это специализированный режущий инструмент, в котором для приведения в действие пуансона или режущего механизма используется сжатый воздух. Его основная цель — вырезать деталь с определенным контуром из листа большего размера или непрерывного материала. При типичной операции вырубки отделенная деталь представляет собой желаемый продукт, а окружающий материал становится ломом или остатком, пригодным для повторного использования.

Основные компоненты обычно включают пневматический цилиндр, пуансон, матрицу, направляющие компоненты и опорное основание. В зависимости от применения инструмент может быть установлен на стационарном прессе или настроен для подходящей мобильной или специализированной производственной установки. Компания Junssen описывает свою пневматическую вырубную матрицу как компактное и легкое решение, позволяющее использовать различные схемы производства.

Еще одним практическим преимуществом является гибкость инструментов. При изменении размеров изделия или положения отверстий пуансон и матрица совместимой спецификации могут быть заменены без перестройки всей сборки. Точная осуществимость зависит от конструкции оснастки и геометрии нового изделия.

Важно отличать вырубку от обычной перфорации. При вырубке получается отдельная деталь с определенным внешним профилем, тогда как при штамповке обычно создается отверстие или отверстие в материале, которое остается практически неповрежденным. Некоторые производственные системы совмещают обе функции, когда этого требует конструкция детали.

2. Как работает процесс гашения?

Принцип работы прост: сжатый воздух создает движение цилиндра, режущий элемент прикладывает усилие к заготовке, а геометрия матрицы определяет конечный профиль. Успешная работа требует координации между пневматической системой, зазором инструмента, расположением материала и машинным циклом.

Типичная последовательность операций

1. Подготовьте заготовку:Подтвердите тип материала, толщину, размеры и состояние поверхности.
2. Разместите материал:Совместите лист, пленку или гибкий компонент с предполагаемым местом резки.
3. Закрепите заготовку:Используйте подходящие направляющие, приспособления или устройства позиционирования, чтобы свести к минимуму движение во время резки.
4. Активируйте пневматический механизм:Подавайте сжатый воздух в пределах указанного рабочего диапазона оборудования для обеспечения хода резки.
5. Отделяем готовый компонент:Пуансон и высечка разрезают материал по заданному профилю.
6. Проверьте результат:Проверяйте размеры, качество кромок, деформацию и однородность в ходе повторяющихся циклов.
7. Очищайте и обслуживайте инструменты:Удалите остатки и осмотрите режущие поверхности, прежде чем продолжить производство.

Для автоматизированного производства матрица может быть интегрирована с контроллером станка, механизмом позиционирования или системой подачи материала. Перед интеграцией производители должны проверить время хода, доступное пространство для установки, совместимость управления и требуемую силу резания.

3. Каковы основные преимущества пневматической заготовки?

Стабильные результаты резки

Если инструмент правильно спроектирован и обслуживается, пневматическая система вырубки может создавать повторяемые формы компонентов на протяжении всего производственного цикла. Точное позиционирование материала, подходящий зазор при резке и стабильная пневматическая мощность необходимы для достижения этого результата. Фактический допуск на размер должен устанавливаться для каждого применения, а не предполагаться только на основании метода привода.

Компактная конфигурация оборудования

Пневматические механизмы могут стать практической альтернативой для применений, не требующих сложной гидравлической силовой установки. Компактная сборка может упростить установку в существующем производственном помещении, хотя общая занимаемая площадь зависит от креплений, ограждений, компонентов подготовки воздуха и требований к транспортировке материалов.

Снижение проблем с гидравлической жидкостью

Поскольку в качестве приводной среды в приводе используется сжатый воздух, а не гидравлическое масло, система позволяет избежать утечек гидравлической жидкости, связанных с гидравлическими силовыми контурами. Это может быть выгодно в производственных условиях, где используются чувствительные пленки, клейкие материалы или расходные материалы медицинского назначения. Тем не менее, чистота сжатого воздуха, требования к смазке и контроль загрязнения должны оцениваться в соответствии с конкретным производственным процессом.

Гибкие конфигурации инструментов

Для разных форм продукта могут потребоваться разные пуансоны, отверстия в штампах или профили резки. Хорошо спланированная система инструментов может сделать замену продукта более управляемой, особенно когда заменяемые компоненты разработаны с учетом совместимости с существующей сборкой.

Возможность автоматизированной работы.

Пневматическая вырубка может быть встроена в соответствующее автоматизированное или полуавтоматическое оборудование. Блокировки, ограждения, средства контроля давления и другие устройства безопасности могут помочь контролировать доступ к зоне резки. Эти меры безопасности должны быть выбраны и проверены для конкретной машины; Пневматический привод сам по себе не гарантирует безопасность оператора.

4. Какие материалы и отрасли могут его использовать?

Пригодность пневматической вырубной матрицы зависит от толщины материала, твердости, эластичности, свойств поверхности и сопротивления резанию. Это особенно полезно для выбранных тонких и гибких материалов при условии, что геометрия инструмента и доступная сила являются подходящими.

Эти примеры представляют собой возможности применения, а не гарантию того, что одна стандартная матрица может обрабатывать каждый указанный материал. Многослойные композиты, абразивные основы, толстые заготовки и твердые металлы могут потребовать другой структуры резки или более мощного станка. Образец материала и чертеж изделия помогают определить осуществимость до изготовления оснастки.

5. Чем он отличается от других методов резки?

Выбор между пневматической вырубкой, пневматической штамповкой и гидравлической резкой зависит от того, является ли требуемый результат отдельной деталью, отверстием или прорезью профиля материала. Покупателям следует сравнивать предполагаемый процесс, а не рассматривать эти методы как взаимозаменяемые.

Пневматическую вырубную матрицу часто стоит оценить, если заготовка пригодна для пневматической резки и необходимое усилие может быть передано в пределах рабочих пределов системы. Гидравлическое оборудование может быть более подходящим для тяжелых условий эксплуатации, тогда как штамп для вырубки обычно является лучшим выбором, когда основной целью является создание отверстий.

Для получения дополнительной информации о сопутствующих инструментах ознакомьтесь с решениями Junssen для вырубных штампов, а также вариантами вырубных и прошивных штампов.

6. Как выбрать правильную матрицу?

Покупка штампа только по цене может привести к ненужной доработке, плохому качеству кромки или несовместимости с существующим оборудованием. Более надежный подход — определить производственные требования до запроса предложения.

Основные критерии оценки

• Спецификация материала:Определите основу, толщину, твердость, эластичность и наличие нескольких слоев.
• Геометрия детали:Предоставьте чертежи, на которых показаны внешний профиль, размеры, вырезы и критические допуски.
• Требуемая сила резания:Подтвердите силу, необходимую для материала и геометрии, затем проверьте емкость цилиндра и рабочее давление.
• Объем производства:Объясните ожидаемую производительность, частоту циклов, продолжительность смены и запланированный уровень автоматизации.
• Совместимость оборудования:Укажите монтажные размеры, доступное пространство, требования к управлению и подробную информацию о хост-машине.
• Ожидания по качеству:Укажите допустимые заусенцы, деформацию кромок, отклонения в размерах и методы контроля.
• Доступ для обслуживания:Проверьте, можно ли эффективно проверять, очищать, заменять или перешлифовывать режущие компоненты.

Информация о продукции Junssen указывает на то, что ее пневматическая вырубная матрица компактна и легка и может поддерживать различные производственные конфигурации. Соответствующая конструкция все равно должна быть подтверждена по чертежам, образцам и спецификациям машины покупателя.

Для индивидуального запроса на инструменты подготовьте пакет, содержащий чертеж продукта, данные о материалах, образцы изображений, целевой результат и требования к установке. Эти детали позволяют поставщику более точно оценить конструкцию и выявить потенциальные ограничения до начала производства.

7. Как сохранить производительность резки?

Регулярное техническое обслуживание помогает сохранить качество кромок, сократить время незапланированных простоев и продлить срок службы инструментов. Фактический интервал технического обслуживания должен соответствовать частоте эксплуатации, характеристикам подложки и инструкциям производителя.

Рекомендуемые методы обслуживания

1. Осмотрите режущие кромки:Ищите сколы, износ, деформацию или тусклость, которые могут повлиять на готовый профиль.
2. Проверьте зазор матрицы:Убедитесь, что пуансон и матрица соответствуют обрабатываемому материалу.
3. Очистите остатки материала:Удалите остатки клея, пыль и другие загрязнения, которые могут мешать движению инструмента.
4. Осмотрите пневмопитание:Проверьте стабильность давления, качество воздуха, трубки и соединения на предмет утечек или повреждений.
5. Смажьте, как указано:Обслуживайте направляющие втулки и движущиеся компоненты в соответствии с инструкциями производителя оборудования.
6. Проверьте крепления и выравнивание:Осмотрите точки крепления, направляющие и приспособления, особенно после замены инструмента.
7. Запишите результаты обслуживания:Отслеживайте дефекты резки, замены компонентов и интервалы обслуживания, чтобы выявлять повторяющиеся проблемы.

Не следует использовать избыточное давление воздуха для компенсации затупления режущей кромки или неправильной конструкции штампа. Эксплуатация за пределами указанных пределов может ускорить износ и повредить внутренние компоненты. Перед техническим обслуживанием изолируйте источник пневматической энергии, сбросьте накопленное давление и следуйте применимым процедурам блокировки и безопасности.

При появлении заусенцев или неполных резов сначала проверьте расположение материала, состояние режущей кромки, зазор и пневматическую устойчивость. Регулировки должны основываться на проверке и рекомендациях производителя инструмента, а не только методом проб и ошибок.

8. Часто задаваемые вопросы

В1: Какова основная цель пневматической вырубной матрицы?

Пневматическая вырубная матрица использует сжатый воздух для привода режущего механизма, который отделяет компонент от более крупного листа, пленки или другой подходящей подложки. Он используется, когда производителям необходимы повторяемые формы и одинаковые размеры деталей.

Q2: Какие материалы можно обрабатывать с помощью пневматической вырубной матрицы?

В зависимости от конструкции штампа и доступной силы резания подходящие материалы могут включать пластиковые пленки, бумагу, нетканый материал, клейкие ламинаты, пенопласт, резину, силикон и отдельные изоляционные материалы. Совместимость следует проверять для конкретной толщины материала и геометрии детали.

В3: В чем разница между вырубкой и штамповкой?

При вырубке обычно получается отдельная деталь, которая становится требуемым готовым компонентом. Перфорация обычно создает отверстие или отверстие, а удаленную заготовку рассматривают как отходы. Правильный процесс зависит от конструкции продукта.

Вопрос 4: Может ли компания Junssen изготовить пневматическую вырубную матрицу по индивидуальному заказу?

Юнссен предлагает решения в области режущего инструмента для различных производственных требований. Покупатели могут предоставить чертежи, образцы, спецификации материалов и детали оборудования для технической оценки. Окончательная конфигурация зависит от приложения и подтвержденных требований к проектированию.

В5: Какие факторы влияют на срок службы вырубного штампа?

Твердость и абразивность материала, режущий зазор, состояние кромки, соосность, рабочее давление, частота производства и методы технического обслуживания — все это влияет на срок службы. Регулярный осмотр и своевременное обслуживание помогают снизить преждевременный износ.

Вопрос 6: Как производители могут уменьшить количество заусенцев и улучшить качество резки?

Используйте подходящий зазор между пуансоном и штампом, поддерживайте острые режущие кромки, фиксируйте заготовку и обеспечивайте стабильную подачу пневматики. При возникновении повторяющихся дефектов резания свойства материала и геометрию инструмента следует оценивать вместе.

В7: Какую информацию я должен предоставить при запросе предложения?

Предоставьте чертеж продукта, тип и толщину подложки, целевые размеры и допуски, ожидаемый объем производства, характеристики основного оборудования, а также любые особые требования безопасности или автоматизации. Образцы также могут помочь прояснить поведение материала.

9. Заключение

Хорошо спроектированная пневматическая вырубная матрица может помочь производителям производить компоненты одинаковой формы, обеспечивая при этом гибкое расположение инструментов и эффективные производственные процессы. Его пригодность зависит от материала, геометрии резания, требуемого усилия, совместимости станка и ожидаемой производительности. Тщательная спецификация и регулярное техническое обслуживание необходимы для надежной работы.

Независимо от того, разрабатываете ли вы медицинские расходные материалы, компоненты гибкой упаковки, клейкие изделия или прецизионные промышленные детали, Junssen может помочь оценить ваши требования к инструментам и изучить подходящую конфигурацию. Посетите страницу продукта «Пневматическая вырубная матрица», чтобы узнать больше, ознакомиться с соответствующими решениями по автоматизации и инструментам, а такжесвязаться с намис вашими чертежами, сведениями о материалах и производственными целями, чтобы обсудить индивидуальное решение для вашего приложения.
